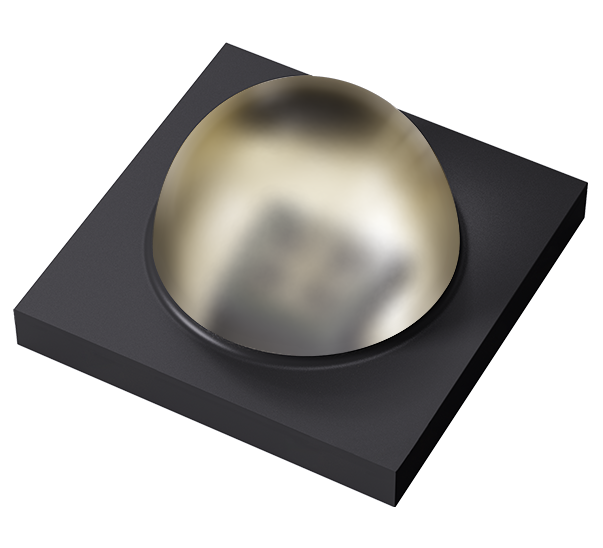

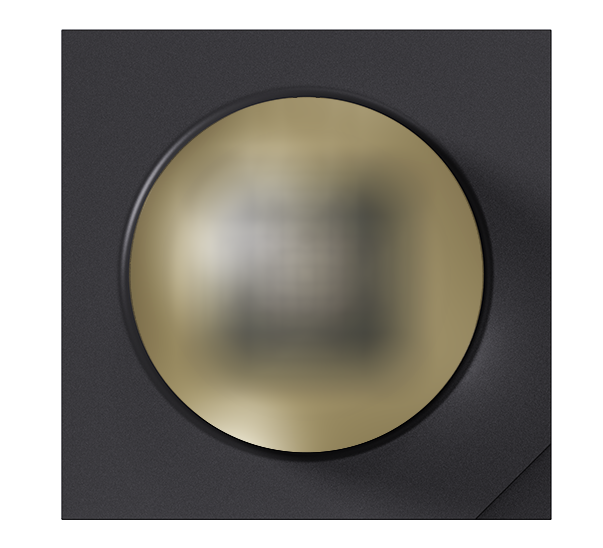

Power Dome LED 3838 80°/90°

AEC Q102認証を取得したシリーズ製品は、低熱抵抗、強力な静電保護能力（2kV）、および3Bグレードの耐蝕性評価を備えています。ドライバーモニタリングシステムとセキュリティモニタリングアプリケーション向けに設計され、重要なシーンで卓越したパフォーマンスを展示することを目的としています。

ダウンロード デモのお申し込み

仕様

SH3838F85CQ00

製品タイプ

IR LED

外形寸法 (L x W x H)

3.85 x 3.85 X 2.29 mm

操作温度

-40° ~ 105℃

ビーム角

80 °

明るさ

電力

放射強度(IE)

500 mW/sr

順電流(IF)

Typ. 1000 mA

全放射フラックス(ΦE)

950 mW

電力

Typ. 2 W

ピーク波長(λP)

850 nm

順電圧(vF)

1.7 V

利点

  • AEC Q102認証を取得したシリーズ製品は、低熱抵抗、強力な静電保護能力（2kV）、および3Bグレードの耐蝕性評価を備えています。ドライバーモニタリングシステムとセキュリティモニタリングアプリケーション向けに設計され、重要なシーンで卓越したパフォーマンスを展示することを目的としています。

特徴

IR light source with high efficiency

Peak wavelength 850 nm

Single junction emitter

RoHS 2.0 and REACH compliant

MSL 2 qualified according to J STD 020

アプリケーション

運転監視システム

スマートセキュリティ
