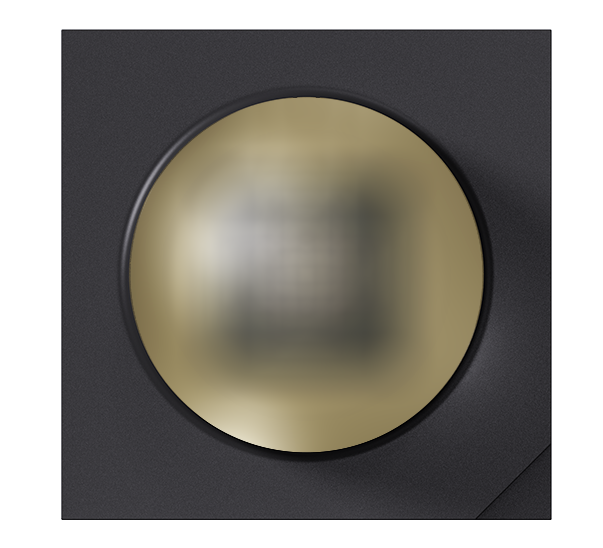

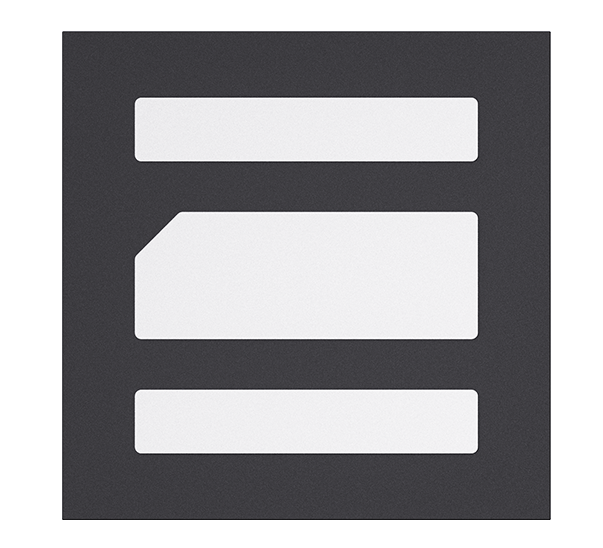

Power Dome LED 3838 80°/90°
Perfectly tailored for Driver Monitor Systems and security applications, ensuring reliable performance in critical scenarios.
| 제품 유형 | IR LED | 치수 (L x W x H) | 3.85 x 3.85 X 2.29 mm |
| 작동 온도 | -40° ~ 125℃ | 빔 각도 | 90 ° |
| 밝기 | 전기 | ||
| 복사 강도 (IE) | 750 mW/sr | 순방향 전류 (IF) | Typ. 1000 mA |
| 총 복사 플럭스 (ΦE) | 1400 mW | 전력 | Typ. 3 W |
| 파장 (λP) | 940 nm | 전압 (vF) | 3.1 V |

An AEC Q102 Qualified solution, featuring low thermal resistance, 2kV ESD protection, and a corrosion robustness rating of Class 3B.
IR light source with high efficiency
Peak wavelength 940 nm
Dual junction emitter
RoHS 2.0 and REACH compliant
MSL 2 qualified according to J STD 020

SD3838F94CQ00 Instruction Manual Operation Manual.pdf


SD3838F94CQ00 Spectrum .xlsx


SD3838F94CQ00-20221022_10000000Rays_ASAP.dis


SD3838F94CQ00-20221022_10000000Rays_FRED.ray


SD3838F94CQ00-20221022_10000000Rays_IESTM25.tm25ray


SD3838F94CQ00-20221022_10000000Rays_LightTools.ray


SD3838F94CQ00-20221022_10000000Rays_LUCID.ray


SD3838F94CQ00-20221022_10000000Rays_OPTIS.ray


SD3838F94CQ00-20221022_10000000Rays_TraceProBinary.ray


SD3838F94CQ00-20221022_10000000Rays_ZEMAX.dat


SD3838F94CQ00-20221022_5000000Rays_ASAP.dis


SD3838F94CQ00-20221022_5000000Rays_FRED.ray


SD3838F94CQ00-20221022_5000000Rays_IESTM25.tm25ray


SD3838F94CQ00-20221022_5000000Rays_LightTools.ray


SD3838F94CQ00-20221022_5000000Rays_LUCID.ray


SD3838F94CQ00-20221022_5000000Rays_OPTIS.ray


SD3838F94CQ00-20221022_5000000Rays_TraceProBinary.ray


SD3838F94CQ00-20221022_5000000Rays_ZEMAX.dat


SD3838F94CQ00-ent.zip
